여쭈어 봅니다.
카메라로 인터벌 동영상 촬영이 가능할까요?
  • 김광욱 2016.03.31 22:28

    스틸사진을 인터벌 촬영해서 동영상 만드는것이 아니고, 동영상을 일정시간 차이로 찍으신다는거죠?  (ex.  5분간격으로 동영상 1분씩,  30영상 찍기)

    글쎄요.   못본것 같습니다.    동영상 촬영시간 지정할 수 있는 카메라도 없으니...

  • 이인현 2016.04.01 02:10
    역시 안 되는군요.
    그다지 어려운 명령은 아닌 것 같은데.. 4k까지 찍으면서
  • 홍두희 2016.04.01 02:23
    소니 A7s에는 벌브용 외부단자 소켓이 없나요?
    유투부에는 일반 유선 인터벌 리모콘 을 소니 무선리모콘에 연결(배를까고 일부배선)한것이 있던데.
  • 이인현 2016.04.01 02:32
    인터벌릴리즈용 외부단자는 있는데 동영상버튼(무선리모콘으로 on-off 동작됨)은 별도로 있어요.
  • 홍두희 2016.04.01 11:47

    일단,

    유선리모콘중 수동 ; 스위치를누르고 있으면 시작, 스위치를 풀면 정지.

    유선리모콘중 자동 ; 설정된 상태에서 시작 스위치를 한번 눌고 풀면 시작, 시작 또는 정지(반복스위치 회사마다 다름) 스위치를 한번 누르고 풀면 정지

    무선리모콘 수동 ; 시작 스위치를 누르면 시작, 정지 스위치를 누르면 정지

    인데,

    무선리모콘의 두 스위치 모두를 바깥으로 배선(뿌러치라고 합니다. 집전화를 안방과 마루 두곳에서 사용하는 것처럼)을 해서,
    자동반복유선리모콘의 출력단자에 연결해서
    자동반복유선리모콘이 무선리모콘을 작동하게 하는 것이죠.

    버튼의 종류와 버튼의 기능 ( 예를 들면 시작스위치와 정지스위치가 모두 있는 경우와 하나의 스위치로 반복해서 시작/정지가 되는 수위치)이
    다를경우에는 작은 부속을 추가해서 의도하는 기능을 할수있게 하면 되는 것이죠

    자동반복유선리모콘은 셔터단자가 반복적으로 붇었다 떨어졌다를 반복합니다. 붙었을때 무선리모콘의 시작 스위치를 잠깐
    붇인후 떼어주고, 떨어지면 이번에는 정지 무선리모콘의 정지 스위치를 잠시 붇인후 떼어주면 되지요.
    작은 마이콤으로 프로그램 해서 중간에 넣으면 됩니다.


    제 b셧터 타이머,,,, 10년이 넘었네요^^

  • 김광욱 2016.04.01 12:39

    홍회장님. 요즘 DSLR/미러리스는 동영상촬영 버튼이 따로 있어요. 외부 장착형 리모콘용 단자는 스틸촬영만 제어 하게 되어 있고요.    동영상촬영 버튼의 경우 누르면 켜지고,  다시 누르면 꺼지는 형태.   단순 쁘락찌 시키기로는 안되어요.

  • 홍두희 2016.04.01 20:23
    ok.
    내가쓴 리플
    " 버튼의 종류와 버튼의 기능 ( 예를 들면 시작스위치와 정지스위치가 모두 있는 경우와 하나의 스위치로 반복해서 시작/정지가 되는 수위치)이
    다를경우에는 작은 부속을 추가해서 의도하는 기능을 할수있게 하면 되는 것이죠" 에서
    " 하나의 스위치로 반복해서 시작/정지가 되는 수위치" 로 작동하는 것이네요.
    이 경우에는 리플에 있는 "작은 부속을 추가해서 의도하는 기능을 할수있게 하면 되는 것이죠"
    요 추가 부속을 '유선리모콘의 출력단자와 무선리모콘의 시작/정지 버튼 사이에 넣는 겁니다. '
  • 이인현 2016.04.01 12:48

    읽을수록 난독증이 옵니다.ㅜㅜ
    좀 어렵겠다 싶은 건
    유선리모콘으로 인터벌촬영을 하려면 카메라 본체의 리모콘설정을 off로.
    무선리모콘을 사용하려면 on으로 해야 한다는 사실.

  • 이인현 2016.04.02 23:22 Files첨부 (1)



    이렇게 한다는 말인가요?

  • 홍두희 2016.04.03 00:11
    그렇지요 무선과 유선을 연결하는거지요
    카메라는 동영상모드로 설정하고요
    유선에서 나오는 선은 한선에서 on/off 를 결정하는데
    무선에서는 2개의 버튼이 있다는것이 문제인데
    그 부분을 작은 전자회로가 도와주는 것이죠
  • 이인현 2016.04.03 00:17

    s는 즉시 촬영(스틸)
    2s는 2초후 촬영(스틸)
    ㅇㅁ가 동영상 촬영버튼입니다.

    중간에 선을 꽂았다 뺐다 할수있게 해야 나중에 단독사용이 가능하겠군요.

    (죽 무선으로만 사용하면 필요없을지도^^)


    굳이 동영상모드로 하지 않아도 본체건 리모콘이건 동영상버튼을 누르면 촬영이 시작됩니다.

  • 홍두희 2016.04.03 02:46
    위사진의 s 2s ㅇㅁ 버튼의 정지는 어떻게 하지요
    또 사진처럼 2개가 함께 묶여있는건가요
    아래의 유선리모콘은 보통쓰는 인터벌유선리모콘 이지요?
    유선인터벌리모콘은 포커스와 셧더용 2개의 선이 나옵니다

    위사진이 완제품 이라면 제생각으로는
    무선리모콘에서 s 2s(2s 의 이유는 포커스 타임) ㅇㅁ 의 3가지 모드를 먼저 눌러서 설정을 기억시키고(무선리모콘에) 유선의 인터벌 명령이 실행되면 3가지중에 하나가 실행되는 것일겁니다  이장치가 소니용이라면 가장쉬운 방법이죠
  • 홍두희 2016.04.03 03:22
    JJC 무선리모콘을 찾아봤더니 s 2s ㅇㅁ 3개의 버튼이 있는 제품이 쥐마켓에서 팔고있네요
    ㅇㅁ 버튼은 동영상 시작/정지버튼이고요 한번씩 누를때마다 시작하고정지하는것이고요


    요 무선리모콘의 ㅇㅁ버튼의 한선을 바깥으로 빼고
    인터벌릴리즈의 한선을 연결하는 것인데 그냥 묶으면 안되고 보조장치를 통해야 하는거죠

    왜 보조장치가 필요한가는 인터벌릴리즈가 아니라 수동릴리즈를 생각하시면 됩니다
    수동릴리즈는 누르고(또는 위로 올리고) 있으면 벌브가 되고 놓으면 셔터가 닫히죠
    동영상은 눌렀다가 떼어야 시작하니까요
    정지하려면 또 눌렀다가 떼어야 하고요
    작은 부속장치가 눌르는 작업과 떼는 작업을 함께 작은 시간차로 동시에 하는겁니다
  • 이인현 2016.04.03 03:48
    위 사진은 합성한 거에요ㅜㅜ
  • 홍두희 2016.04.03 13:43 Files첨부 (1)

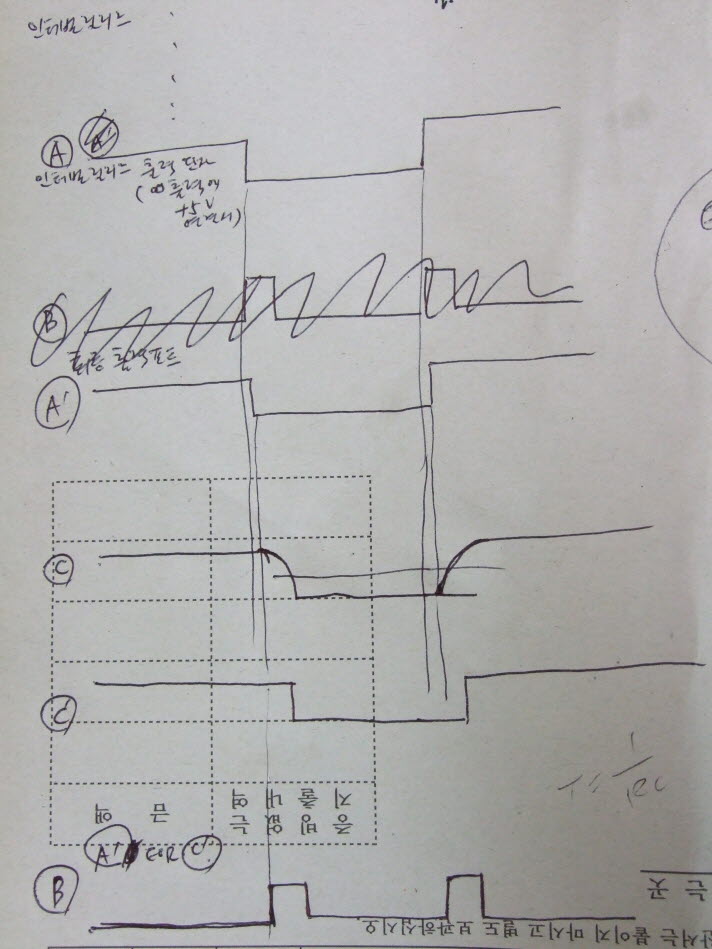

    첨부 그림처럼 유선리모콘이 한번(한주기) 작동 할때에 무선리모콘은 2번 작동해야 하기때문에 보조장치가 필요합니다
    오늘밤에 마이콤을 쓰지 않고 일반 부품(범용 ic)을 사용한 회로도를 그려 넣을께요.




  • 이인현 2016.04.03 14:44

    무선리모콘의 촬영시작이나 정지가 눌렀다 떼었을 때가 아니라 바로 작동할수도 있지 않나요?
    물론 안에서 전자적으로 그렇게 했을수도 있겠지만요.

    테스트를 해보니(동영상)
    1. 한번 누르면 촬영시작. 또 한번 누르면 촬영정지
    2. 한번 누른채로 있으면 촬영시작. 손을 떼면 촬영정지
    3. 촬영중에 눌러서 누른채로 있으면 계속 촬영. 손을 떼면 촬영정지

  • 홍두희 2016.04.03 16:23

    1번과 2번 의 기능이 다르지만 같은 동작을 하네요.( 정정;  동작이 다르지만 같은 기능을 하네요.)
    눌렀다가 떼는 간격의 기준을 정해서 촬영정지를 스스로 판단하는 것이겠네요

    2번의 기능은 유선리모콘(인터벌 포함)과 같기 때문에 보조장치를 추가할 필요없이 전선을 무선리모콘의 스위치에 뿌러치 시키면 되겠네요.
    단 유선의 출력두선의 극성과 무선의 입력 스위치의 극성및 전압(+인지 -인지 확인이 필요하고 전압도 확인 해야 합니다)이 맞는 지는 한번더 확인해야 합니다.


    2번의 기능에서는 아마도 무선리모콘의 배터리가 많이 잡아먹을것 같습니다.

    자동차 무선 도어 장치의 경우(제것, 그리고 tv리모콘)에 버튼을 계속 누르고 있으면 빨간 불빛이 계속 주기적으로 깜빡이잖아요.

    즉 한번 기동을 하고 말것을 계속 같은 것을 기동시키는 것이니까 쓸모없이 베터리가 낭비될것 같군요. 이것도 무선 리모콘 앞에

    측정 장치(적외선 감지기)를 놓으면 알수 있고요.

  • 최종운 2016.04.08 13:36
    삼성 캠코더에 인터벌 동영상 촬영 기능이 있는 거 있습니다. 우리집에 있는 거요...
  • 동영상 인터벌을 위해서 손을 댔습니다.

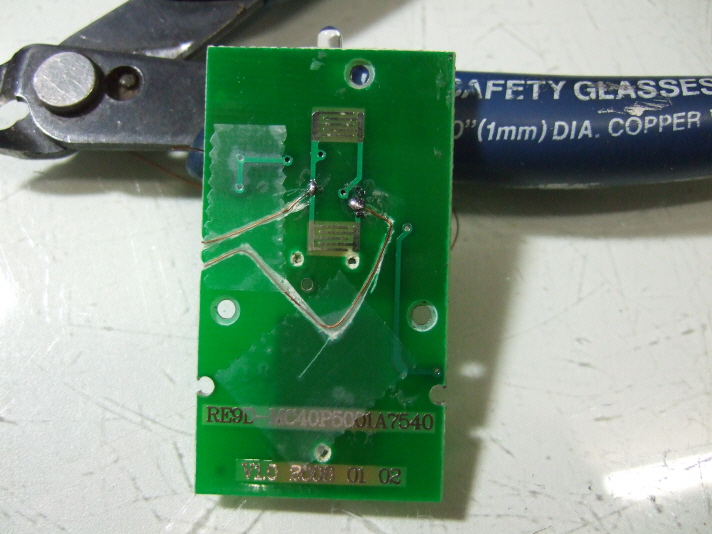

    정관때 던져(숙제..) 주신 JJC 소니 호환 무선 리모콘의 동영상 시작/정비 버튼에서 선을 뽑았습니다.
    무선 리모콘 보드는 총 66개의 버튼을 소화하는 프로그램 IC (AD009-02T)인데 시작/정지 스위치를
    그냥 뺄수 없는 구조라서 보조 부품(PC817) 을 달아 넣었습니다. (스프링밑의 배선이 불안(오리지널)해서 테이프로 절연보완 했습니다)
    외부에서 5V 를 공급하면 버튼을 누르는 것이되고, 전원 공급이 없으면 버튼을 떼는 것이 됩니다.

    유선 인터벌 리모콘의 출력과 요 빼논 선 사이에 작은 변환 보드가 필요합니다... (요건 쉽지요, 며칠후에....)
    무선 리모콘이 작동되는지는 예전에 마루에서 화장실 불을 삼성 TV리모콘으로 끄는 장치에서 확인 했습니다.










  • 이인현 2016.04.12 00:15 Files첨부 (1)




    기왕 하시는거 이렇게 만들면 두루두루 호환성이 좋지 않을까요?^^

    (카메라쪽 단자가 마이크로, 미니 등 제각각인데 이렇게 하면 케이블만 바꿔서 쓸수 있지 않을까 하는..)

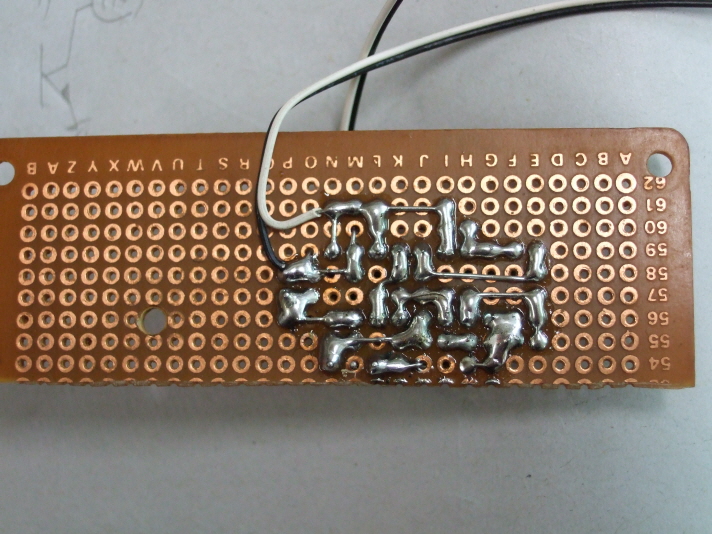

  • 됨, 더우기 잘됨. 케이싱은 일단 하와이로.... 5v(3.5V까지 작동) 외부 전원이 필요합니다.
    인터벌 릴리즈의 '주기적인 두선 단선-단락 동작'(이 반복 동작이 인터벌 릴리즈가 카메라에게 하는 작업 입니다)을
    단선 과 단락 모두의 경우에 짧은 간격으로 단락과 단선을 수행하는 겁니다.
    단락을 60초 하고, 단선을 10초 할때에(즉 60초 촬영후 10초 저장등 정지)
    단락을 0.3초 하고 59.7초를 단선하고, 또 단락을 0,3초 하고 9,7초를 단선하는 작업을 합니다.
    단락이란 선이 붙는 것이고, 단선이란 선이 떨어지는 것입니다.

    아주 마이콤 으로 프로그램이 간단하지만 범용 부품으로도 쉽게 구현이 구현이 됩니다.
    200-300 원 짜리 익스쿠르스 오아 ic **4030B,(앞의 **는 회사마다 다르지만 기능은 모두 같음)를
    이용하면 됩니다. 1개의 IC안에 4개가 들어있어서 4개 모두를 사용했지만, 1개만 사용(회로도에서
    버퍼라는 기능을 빼도 되지만 모두 넣는 것이 좋습니다)해도 됩니다.

    사진의 무선 리모콘 JJC 안에 PC817과 1K저항을 넣었으며, 회로도에는 없지만 출력상태를

    눈으로 볼수 있도록 출력단자에 LED+22K 오옴을 병렬로 달았고, 5V전원 양단에는 104모노

    콘덴서를 달았읍니다. XOR(익스쿠루스 오아, 배타적 오아, 두 입력신호가 다를때 출력이 나옵니다)

    IC를 사용했고, 한 신호의 변화를 인식하기 위해서 신호를 두개로 나눈후에 한쪽에 지연 기능을

    넣은후에 다시 비교해서 짧은 신호를 만들었습니다. 220K와 2.2uF 의 값을 조정하면 시간을 조정할수 있습니다.

     (4월 24일 4시20분 3줄 추가)

      ==> 4월 22일에 a7s 로 test 했습니다. 220k를 110k 로 변경해서 펄스폭을 줄였습니다. 펄스폭이 길어도(150k),

            펄스폭이 짧아도(50k) 카메라가 신호만 받고 저장/해제 모드로 들어가지 않았습니다.

            jjc 무선 리모콘에 있는 버튼도 길게 누르면 안되고, 짧게 누르면 작동이 되었구요.


    케이싱은 적당히...
























  • 이인현 2016.04.14 18:24
    (유선+무선)이 아니라 무선만으로 컨트롤한다는 말인가요?
  • 홍두희 2016.04.14 21:25
    요보드는
    별도로 5v~6v가 필요하고,
    입력은 유선인터벌릴리즈의 출력에 연결되고,
    출력은 JJC무선리모콘의 버튼과 연결됩니다

    카메라마다 다른 유선릴리즈출력단자와의 손쉬운
    연결은 카메라에 부착된 소켓과 같은 부품을 구하면 되겠지요
  • 이인현 2016.04.14 22:44
    아 그럼 이 보드와 jjc무선리모콘은 일체화시켜도 되겠군요.
    전력은 일체화가 안 될려나요(jjc가 몇 볼트죠?)
  • jjc는 CR2032(리튬건전지, 3V , 지름 20mm, 높이 3.2mm) 배터리가 들어가고, 버튼을 누르면 약 5mA 전류가 소비됩니다.
    CR2032가 3V/220mAh 이니까 오래도록 쓸수 있습니다. 계속 눌려지는 모드에서는 하루(24시간쯤)은 버티는 겁니다
    위 회로처럼 무선 리모콘을 계속 누르지 않는 구조에서는 30일은 버티는 거고요.

    JJC 에 들어있는 IC(프로그램 하는 적외선 송신 IC인 AD009-02T)의 규격서는 안 찾아지며 이후버전 IC(-04T)의
    작동전압은 1.8V~3.6V 인것으로 봐서 3V 전원으로 JJC를 구동해야 할것 같습니다.

    요 보드는 3.5V 까지 작동(3.4V에서 미작동) 되니까 (현재는 4 x AAA 배터리 = 6V) 6V와 3V 를 함께 쓰기는 또 다른 회로부품이
    들어가게 되니까(정전압 IC) 일단 PASS (워낙 JJC의 소비전류가 작으니까)

    유선인터벌릴리즈와는 3.5mm 플러그 2선으로 연결됩니다.

    작은 개미만한 전원스위치가 있고, 보드와 무선 리모콘을 배터리 케이스에 양면테이프로 부착 했습니다.






    -

    4월24일 4시30분 추가

    220k 저항에 220k 를 병렬로 더 달아서 110k 로 변경했습니다 a7s와 무선리모콘 작동 잘 됩니다.


    유선인터벌 릴리즈의 출력도 뿌러치 했습니다.




    -

    4월25일 0시50분 추가

    위의 유선 인터벌 리모콘( 배 가른 것)의 출력선인 3선 ( 노란 , 하얀, 빨간 )은

    노랑 ; 셔터,

    흰 ; 반셔터,

    빨강 ; 공통단자( gnd )  이며,

    노란선과 빨간선을 3.5mm 플러그의 제일 바깥쪽에 노란선을, 제일 안쪽에 빨간선을 연결 했습니다.

    유선리모콘의 오리지널 배선은 이 3선이 8핀 모양의 플러그(a7s 용) 에 단순히 3선만 연결되어 있습니다 .

    뿌러치 해서 사용한 겁니다.








  • 이인현 2016.04.23 23:35 Files첨부 (1)


    홍회장님의 솜씨로 카메라용으로는 유일한(?) 동영상용 인터벌 리모컨이 탄생했습니다^^

  • 김광욱 2016.04.25 11:39
    요거의 단점은 적외선이라는것...^^;; 찍을때 앞에 막아야짓...룰루룰라라
  • (우리 홈페이지 하드 용량 꽊 찾나?? 왜 그림이 안 올라가지??)

    지지난달에 소니 a7s 용 셧터 적외선 리모콘을 건네 받았는데, 오늘 손을 댔습니다. 기본 회로는 지난 동영상용과 동일합니다.
    그렇지만 기종이 다르니까(이번에는 동영상 버튼이 없음) 좀 다른면이 있네요. 이런 방법으로 보조로 배선을 만들었습니다.
    현재의 두 선으로 뺀 곳에는 먼저 그렸던 회로를 만들어 넣으면 되고요.
    앞으로 두세시간 손대면 되고요.








    -

    최종본, 먼저 동영상용 리모콘 회로도에는 짧은 펄스를 만들기 위해서 220k 와 2.2uF 를 사용했다가 220K를 220K 에 병렬로 달아서

    110K 와 2.2uF 이 적용 되었으나 이번에는 서랍에 2.2uF 이 없어서 1uF 을 사용하면서 220K 를 그대로 사용했습니다.

    계산상으로는 거의 같은 결과입니다만 카메라 연결후에 이상이 있다면 리플을 달겠습니다.











  • 김광욱 2016.12.11 21:02
    용량은 지금 보니 5.2기가인데. 6기가 까지는 문제 없으니 안넘었어요. 근데 서버가 상태가 좀 이상한데......FTP도 안되고. 확인중요
