도트파인더 분해문의

조회 수 281 추천 수 0 댓글 3
?

단축키

Prev이전 문서

Next다음 문서

크게 작게 위로 아래로 댓글로 가기 인쇄 첨부
?

단축키

Prev이전 문서

Next다음 문서

크게 작게 위로 아래로 댓글로 가기 인쇄 첨부






본체부분은 이 제품과 같은 건데요

스위치를 키다가 함몰되어서 핀셋으로 어찌어찌 원상복구는 했는데 불이 안 들어오더라구요.

처음 스위치를 넣었을 때 도트 확인했고 전지도 확인했습니다.

내부는 심플할 것 같은데 도무지 분해할 방법을 못 찾겠네요.

보이는 나사 2개는 좌우와 상하 조절나사라 풀리지 않게 되어있습니다.


  • 많은 종류의 돗트 파인더 중에 제것과 같은 ㅍㅏ인더 군요.
    일단 손잡이를 돌려 손잡이를 빼고,
    반대쪽 볼트 대가리를 드라이버로 돌립니다. 이때 이놈은 헛돕니다..... 대가리의 턱을 핀셋이나 손톱으로 살짝 들어올리면서 동시에 드라이버로 대가리를 풀면 대가리가 점점 바깥으로 나옵니다. 계속 대가리의 턱을 들어올려줘야 합니다. 분해가 되서 속을 보면 이유가 설명됩니다

    턱을 들어올리지 않고 헛돈다는 느낌을 받더라도 20번 돌리면 풀리고요.. 서너번 돌린후에 헛돈다고 포기하면 안됩니다.





  • 이인현 2017.09.14 14:35 Files첨부 (1)

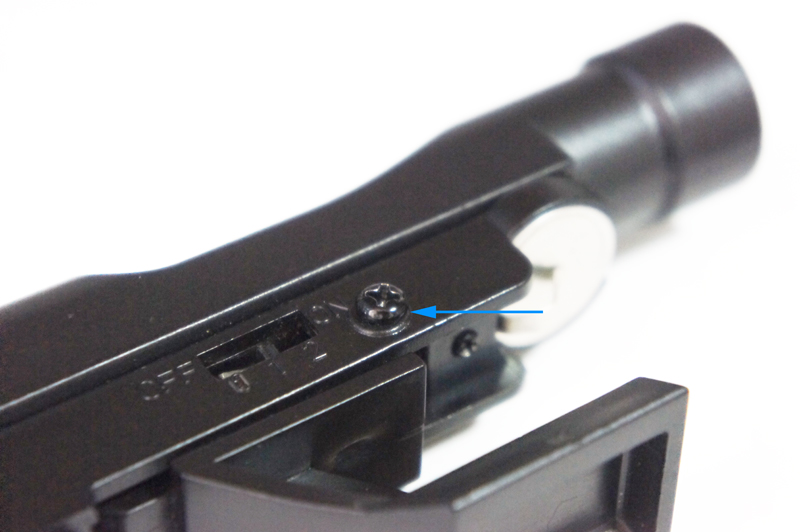

    턱을 들어올린다는 게 무슨 말이죠?

    일단 저 부분은 아무 것도 안 들어가요..

    (추가)

    손잡이라는 게 둥근 노브부분 말하는 거죠?

    그건 어떻게 빼요?

  • 홍두희 2017.09.14 15:07
    조절나사의 한쪽은 프라스틱손잡이용, 반대쪽은 볼트대가리 입니다
    볼트 대가리에 드라이버를 꼽고 대가리가 돌지않게 드라이버를 잡고있으면서
    반대쪽 프라스틱손잡이를 시계반대방향으로 돌리면 프라스틱 손잡이가 빠져나옵니다
    이후에 볼트 대가리에 꽉 붙어있던 드라이버를 시계반대방향으로 스무번 돌리면 됩니다
