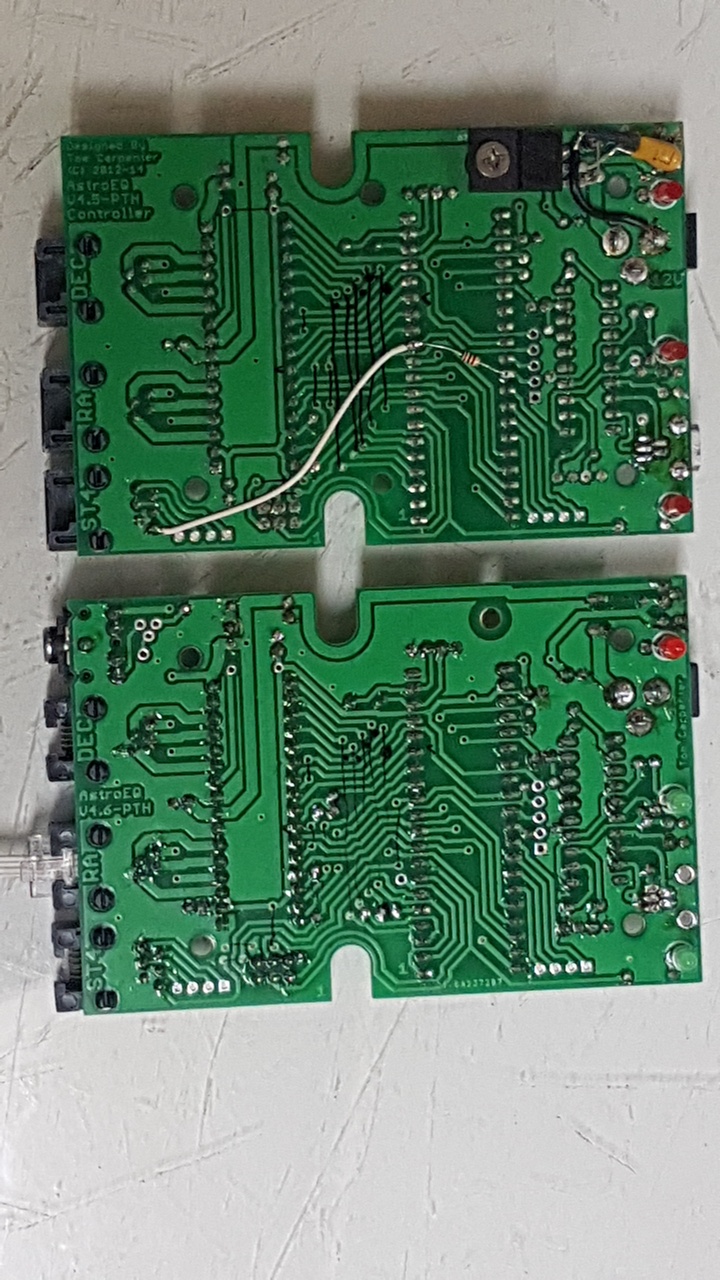

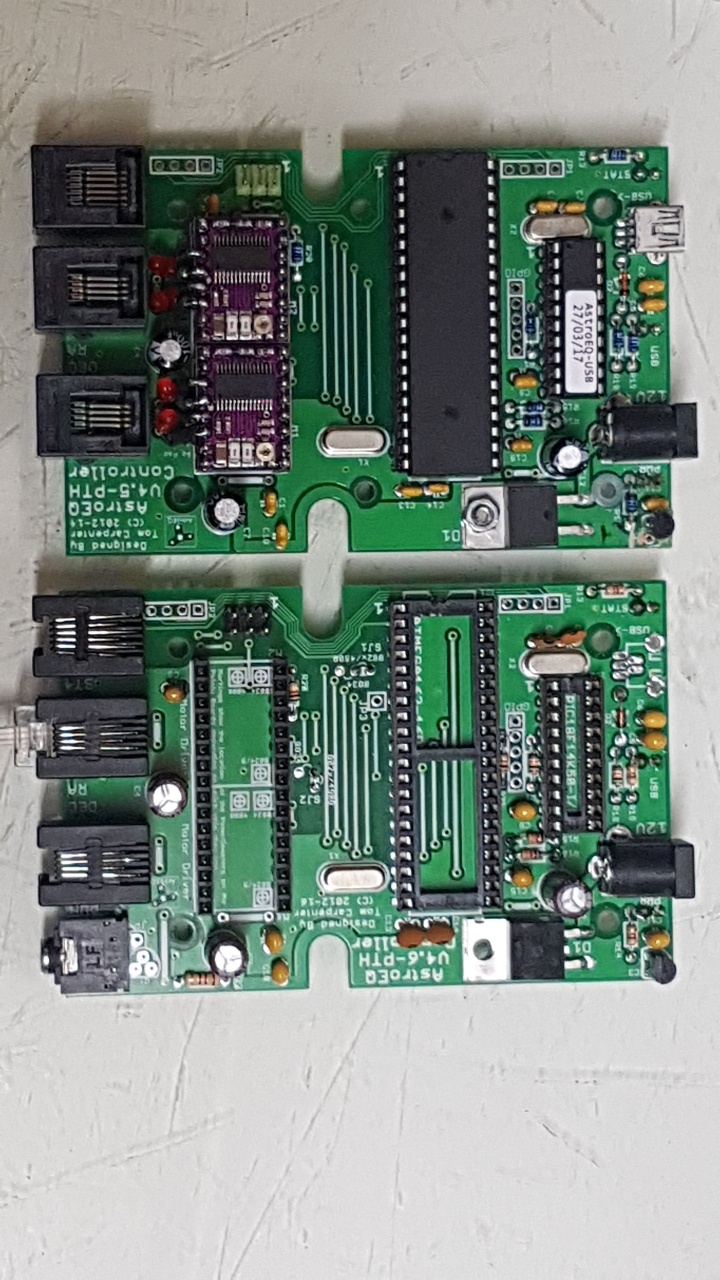

v4.6 은 st4 단자에 핸드콘트롤로를 사용하도록 기판과 프로그램을 변경한겁니다.



v4.5 기판은 v4.6에 적용된 프로그램이 작동을 안합니다. ( 처음 진입하려면 st4 단자를 확인합니다 )

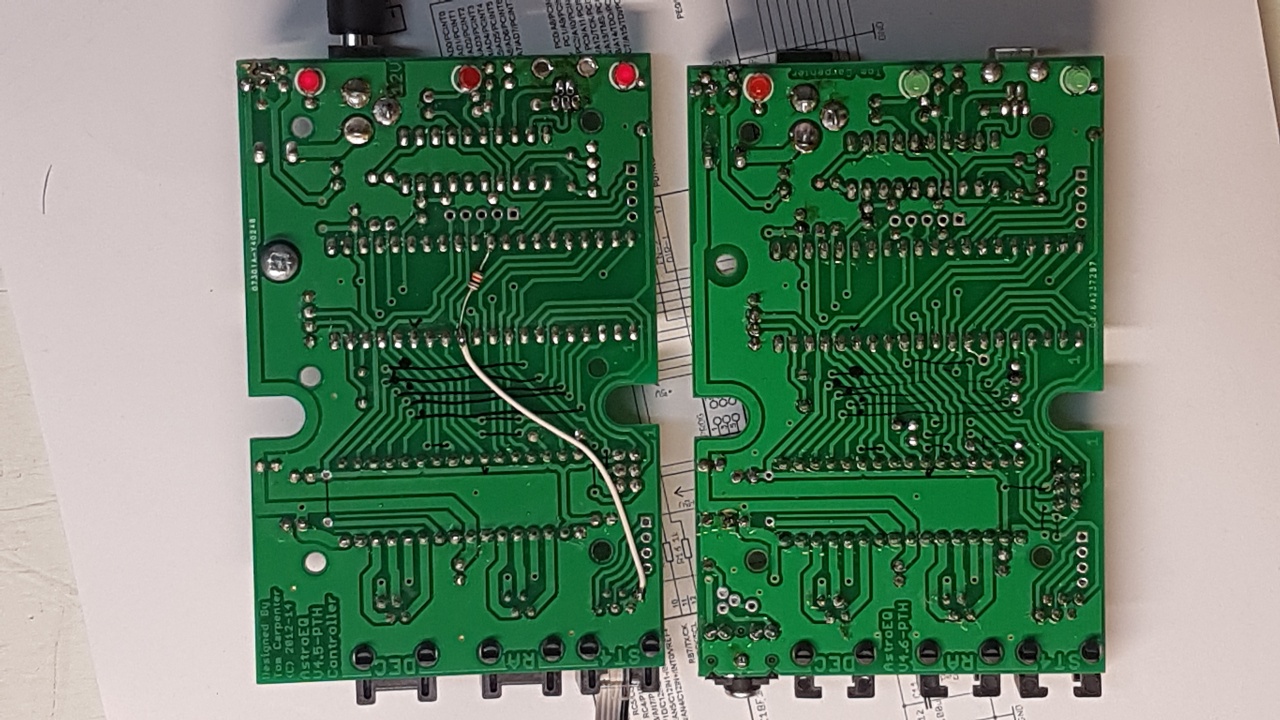

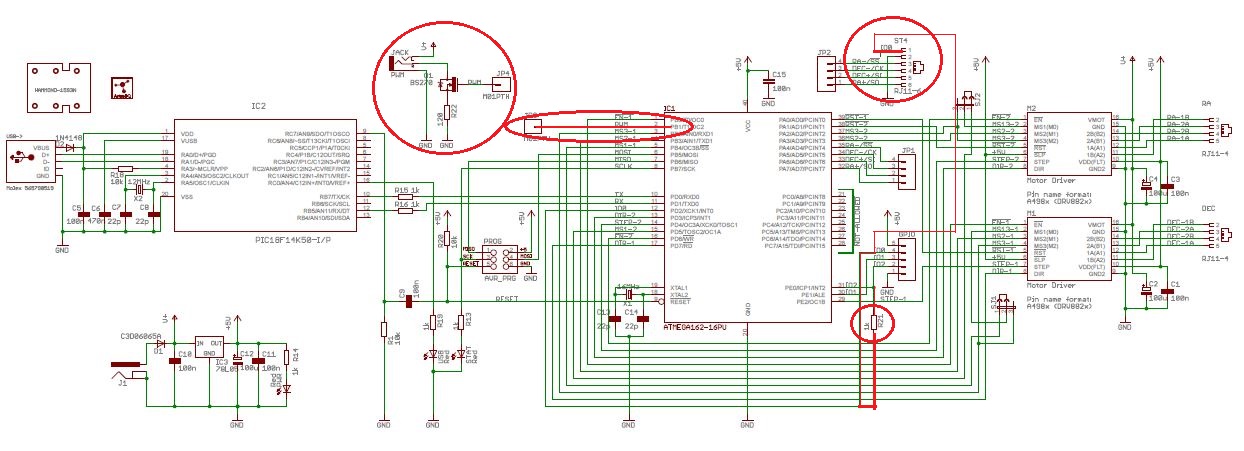

v4.5 가판에서 v4.6에 적용된 마이콤을 넣고 사용하려면 아래와 같이 1k 오옴을 추가해야 합니다.



24v 에서 사용하려면 78L05 의 부담을 줄여야 하는데 ( 12V에서 78L05의 전류가 50mA 정도 흐릅니다.



12V에서는 78L05가 안정적인데 ( 100 mA 규격 ) 24에서는 총 허용전력에서 무리가 됩니다.

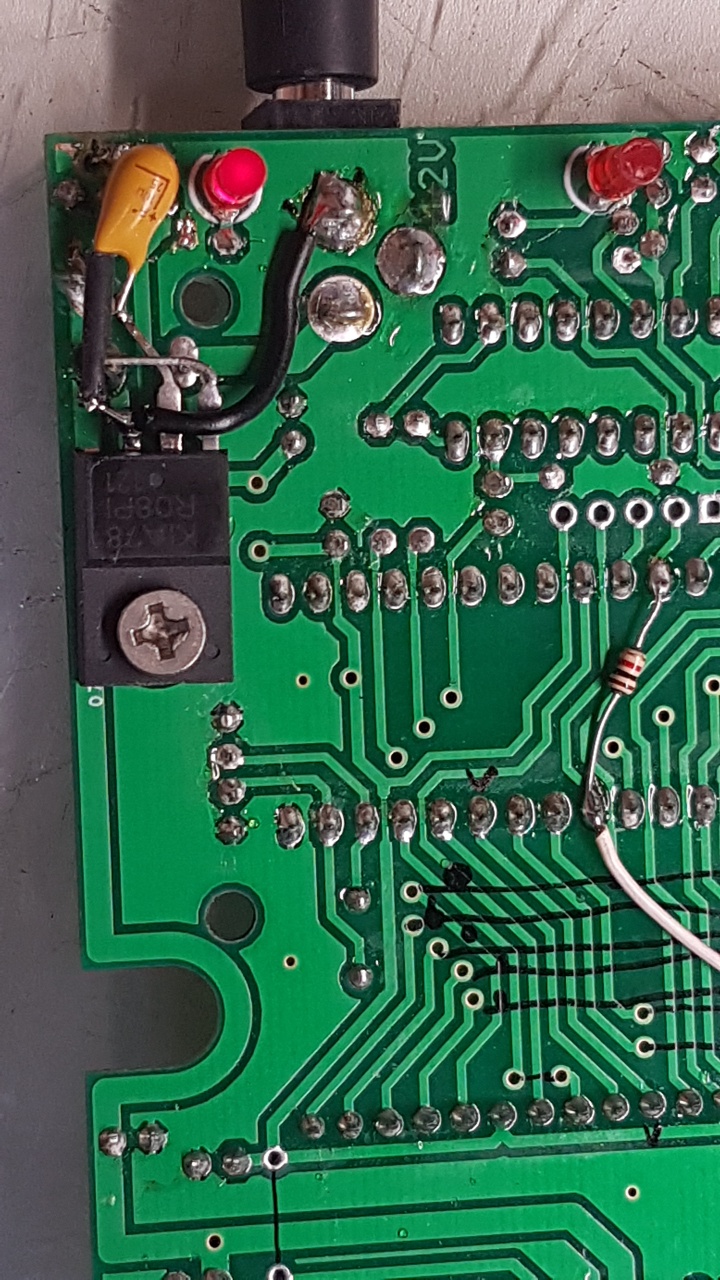

24V 에서 사용하려면 7808 로 24V를 8V 로 내려서 78L05 에 넣어주면 안정적으로 작동합니다.



7808은 방열판이 금속이 아닌것을 사용하면 뒤쪽의 다이오드를 고정하는 나사를 함께 사용해서 고정하기 쉽습니다.



astroeq v4.5_v4.6.jpg









--

2021년 7월 29일 추가

diy 버전은 usb 인식에 드라이버가 있어야 합니다(win 10 에는 자동인식또는 인터넷 자동 검색).

xp와 win 7 에서 사용할  드라이버를 첨부 합니다.  diy 버전의 usb ic는 microchip 회사의 pic18f 시리즈입니다.

압축합니다. usb_driver_pic18f.zip   ( mchipcdc.cat , inf , PNF )

usb_driver_pic18f.zip
