2003.08.27 00:56

자동 이슬 제거 콘트롤러(auto dew eraser)자료 공개

홍두희 https://www.sac-club.co.kr/xe/work/43255
조회 수 36040 댓글 4
?

단축키

Prev이전 문서

Next다음 문서

크게 작게 위로 아래로 댓글로 가기 인쇄 첨부
?

단축키

Prev이전 문서

Next다음 문서

크게 작게 위로 아래로 댓글로 가기 인쇄 첨부


03년 15회 스타파티때 선보인 자동이슬제거 콘트롤러입니다.
스스로 만드는 방법이 설명되어 있습니다.
공개합니다. 만드시던, 파시던 자유. 출처를 남기면 조금 고맙고,
아니어도 괜찮고.
program용 hex코드는 계속 up-grade 하기때문에 메일주시면 드립니다
(첨부file에 03년8월27일자 있습니다)
문의사항은 h2d@unitel.co.kr, 24hr, 자작on-line지원은 무료.
각종관측회때 대면(얼굴) 지원도 무료.

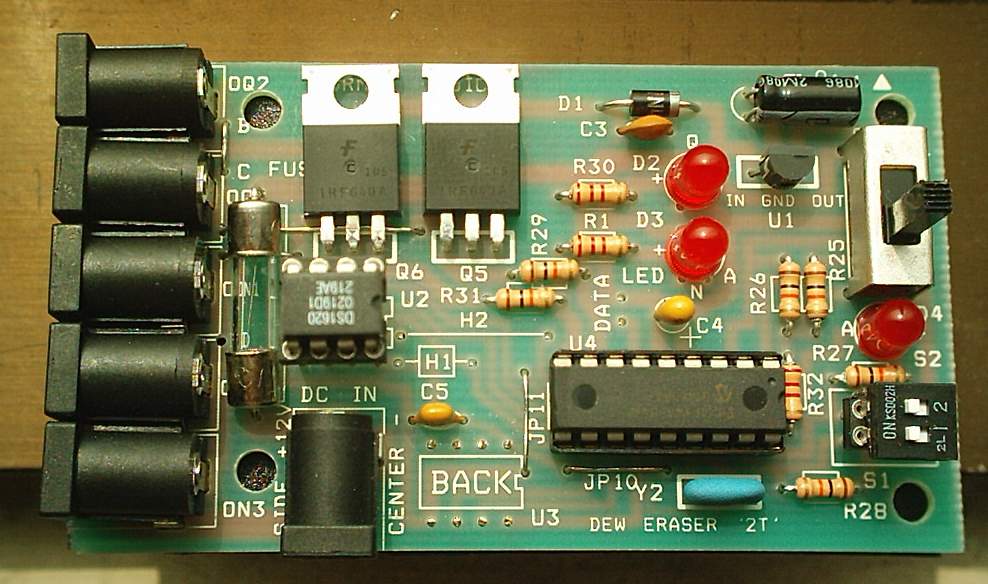

file;deweraser1.jpg,dew eraser030711.zip(030827-회로도,소스,헥사화일 보완,03년 8월27일)
홍두희 2003년 8월27일
Atachment
첨부 '2'
위로 아래로 댓글로 가기 인쇄 첨부
Comments '4'
  • 홍두희 2003.09.18 11:56
    기판과 프로그램코드가 넣어진 ic 때문에 만들기 망설이세요?.
    한줄쓰기나 메일로 도움을 청하면 도와드릴수 있습니다.
    히팅용 열선의 모양은 이 '회원작품란'을 검색(이슬,홍두희)하면 있습니다. 200번 조회와 19번 자료다운을 기념하며 2003년 9월18일
    수정 삭제 댓글
  • 홍두희 2003.09.18 12:09
    정정- 회원작품란->회원작품전,
    회원작품전에는 검색이 안되네요. 2003년 11월3일자 보세요.
    그리고 '자유게시판'에서 이슬로 검색하세요.
    댓글
  • 홍두희 2003.12.02 03:32
    정정-2003년 11월3일자가 아니고 2002년 11월3일자네요.
    습도도 자동으로 감지되면 좋겠지요? 이슬점이 내려가니 히팅효일이
    무지 좋겠죠?. 2004년 스타파티(한국아마추어천문인의밤)에 보여줄께요.
    대기측정용 ic와 프로그램만 바꾸려고요. 온도습도를 한개의 chip에서
    측정하는 sht11/71 을 사용합니다. sht11은 1년도 더 전에 test했었고요.
    현재의 기판도 이미 sht11/71과 호환되게 만든겁니다. H1,H2 마킹이 그거지요.
    댓글
  • 홍두희 2006.09.22 06:22
    회로도에 있는 출력fet 2개는 세미웰(semiwell.com-한국)의 SFP45N03L/SFP60N03L 을 쓰세요.
    TR(KSD73)보다는 FET(640등)이 좋고, 45N03L 이 훨씬 좋습니다. 가격차이도 거의 없고.
    뒤에 L이 있는것이 유리합니다(L은 5V 제어신호용,자동이슬제거기 마이콤은 5V출력제어전압). 다른회사의 (XY숫자N숫자L) 의 FET를 쓰면 됩니다. 회로도의 TR이나 FET는 구형이라 열손실도 많고 출력도 작습니다.
    전 486/586 PC에도 이것이 붙어있었습니다. 저도 이걸 떼어 쓴적도 있지요.
    XY-업체고유이름
    숫자-허용전류(10이상이면 됩니다)
    N-M형FET
    숫자-사용전압(3->30V,6->60V, 3이상이면 됩니다
    L-LOGIC(MICOM등의 저전압(5V))적합품.
